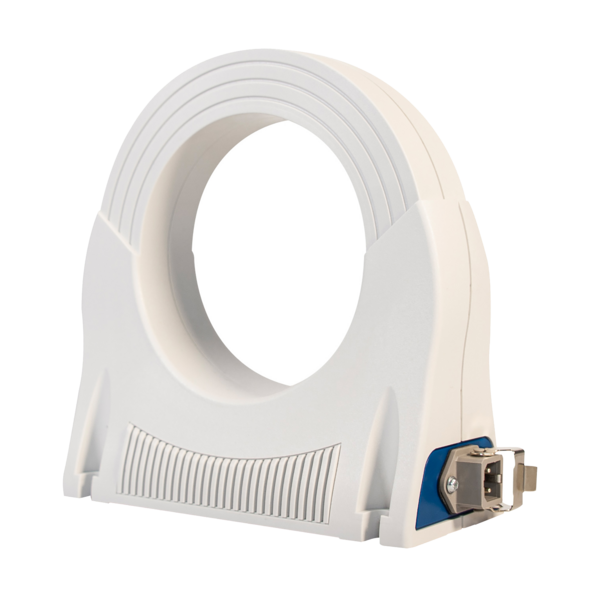

Transformadores de medida DRCA 1 CT 105
- 105 mm Ø (interior), Tipo A, 0 Hz ... 100 kHz
- circuito eléctrico vigilado máx. 690 V, 250 A
- aptos para DRCA 1
Transformadores de medida DRCA 1 CT 105
- 105 mm Ø (interior), Tipo A, 0 Hz ... 100 kHz
- circuito eléctrico vigilado máx. 690 V, 250 A
- aptos para DRCA 1
Detalles del producto
Transformadores de medida para el conjunto DRCA-1, 105 mm Diámetro (interior)
Los transformadores de medida realizan las mediciones y los análisis de las corrientes diferenciales residuales en combinación con una unidad de evaluación. Junto con la unidad de registro DRCA 1, los transformadores de medida de la serie DRCA 1 CT forman un sistema de análisis de corrientes diferenciales residuales. No es posible utilizar otras unidades de registro con este tipo de transformador. Los transformadores destacan por su amplia gama de frecuencia de registro.
aptos para el registro de corrientes diferenciales residuales de 10 Hz a 100 kHz, Intensidades asignadas de hasta 350 A, disponibilidad de diferentes diámetros interiores para adaptarse al cable que debe vigilarse, robusta carcasa de plástico, hembrilla de conexión protegida contra polaridad inversa para el cable de medida
La fijación se realiza en substratos estables mediante los soportes de montaje incluidos en el volumen de suministro. Posibilidad de elegir la posición de montaje que se desee
Los transformadores de la serie DRCA 1-CT se utilizan en combinación con el sistema de análisis DRCA 1.
El transformador de paso para medida debe montarse de manera que este pueda realizar las mediciones en la cercanía inmediata del dispositivo diferencial residual (DDR, en inglés RCD) de que se trate.
- Manual de instrucciones
- Hoja de datos
- Folleto Búsqueda de las causas con el sistema DRCA 1
- información técnica FAQ DRCA
- información técnica Primeros pasos con los DRCA
- información técnica Acuerdo de licencia
- Texto de licitación RTF
- Texto de licitación GAEB XML
- Texto de licitación GAEB 2000
- Texto de licitación GAEB 90
- Dibujo acotado Vista de grupos
Transformadores de medida para el conjunto DRCA-1, 105 mm Diámetro (interior)
Los transformadores de medida realizan las mediciones y los análisis de las corrientes diferenciales residuales en combinación con una unidad de evaluación. Junto con la unidad de registro DRCA 1, los transformadores de medida de la serie DRCA 1 CT forman un sistema de análisis de corrientes diferenciales residuales. No es posible utilizar otras unidades de registro con este tipo de transformador. Los transformadores destacan por su amplia gama de frecuencia de registro.
aptos para el registro de corrientes diferenciales residuales de 10 Hz a 100 kHz, Intensidades asignadas de hasta 350 A, disponibilidad de diferentes diámetros interiores para adaptarse al cable que debe vigilarse, robusta carcasa de plástico, hembrilla de conexión protegida contra polaridad inversa para el cable de medida
La fijación se realiza en substratos estables mediante los soportes de montaje incluidos en el volumen de suministro. Posibilidad de elegir la posición de montaje que se desee
Los transformadores de la serie DRCA 1-CT se utilizan en combinación con el sistema de análisis DRCA 1.
El transformador de paso para medida debe montarse de manera que este pueda realizar las mediciones en la cercanía inmediata del dispositivo diferencial residual (DDR, en inglés RCD) de que se trate.
