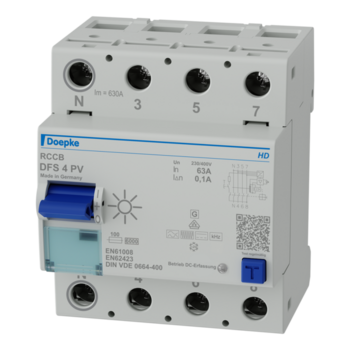

Interruptores diferenciales DFS 4 063-4/0,10-PV HD
- sensibles a todo tipos de corrientes para la protección aumentada contra incendios
- mayor disponibilidad del sistema: fotovoltaicaoptimizada a corto plazo
- etiquetado claro del ámbito de aplicación
- Versión "HD": insensible a los gases nocivos y a la humedad
- menor energía disipada
Interruptores diferenciales DFS 4 063-4/0,10-PV HD
- sensibles a todo tipos de corrientes para la protección aumentada contra incendios
- mayor disponibilidad del sistema: fotovoltaicaoptimizada a corto plazo
- etiquetado claro del ámbito de aplicación
- Versión "HD": insensible a los gases nocivos y a la humedad
- menor energía disipada
Detalles del producto
Interruptores diferenciales, 4, 63 A, 0,1 A, para sistemas FV, N izquierda, HD
Los interruptores diferenciales desconectan la alimentación cuando se producen corrientes de defecto peligrosamente altas. Los dispositivos de la serie DFS 4 son interruptores diferenciales tetrapolares compactos para redes monofásicas o trifásicas. En la versión estándar, solo ocupan cuatro unidades de división. Los interruptores sensibles a todo tipo de corrientes detectan las corrientes de defecto continuas lisas, así como todas las demás corrientes de defecto conforme a la norma DIN VDE 0664-400. Los interruptores de la serie PV se han desarrollado especialmente para su uso en sistemas fotovoltaicos y ofrecen el mayor nivel de protección posible para este fin. Con un retardo de corta duración optimizado para PV, el interruptor diferencial sensible a todas las corrientes es resistente a las sobrecorrientes. De este modo, ofrece una mayor disponibilidad del sistema gracias a un menor número de falsos disparos. Los dispositivos de la versión estándar están concebidos para vigilar circuitos eléctricos con una tensión asignada de 230 V, 400 V y una frecuencia asignada de 50 Hz. Con un disparador encapsulado estanco al aire fabricado en aleación especial y el candado de conmutación de acero inoxidable, los interruptores diferenciales de la versión HD quedan especialmente protegidos contra la corrosión, los gases nocivos, la humedad y las oscilaciones bruscas de temperatura.
sensibles a todo tipo de corrientes para corrientes de defecto con frecuencias y frecuencias mixtas de 0 Hz a 20 kHz, Protección contra incendios según la norma VDE 0100-420, funcionalidad completa con tensiones de red a partir de al menos 50 VCA en dos conductores activos cualquiera, alta resistencia a cortocircuitos, bornes de doble piso bilaterales para secciones grandes del conductor y conexiones de barras, Indicador de la posición de conmutación, Palanca de conmutación multifuncional con tres posiciones: «conectado», «desconectado» y «disparado», Cualquier posición del conductor neutro
Fijación rápida en la regleta de montaje, Posibilidad de elegir la posición de montaje que se desee, Alimentación preferentemente desde arriba
Los dispositivos RCCB de la variante PV son adecuados para instalaciones domésticas, comerciales e industriales con sistemas TN-S, TT y TN-C-S en los que se utilizan instalaciones fotovoltaicas.
adecuado para su uso en redes de CA de 50 Hz, no está previsto para su uso en el lado de salida de equipos eléctricos controlados, como convertidores de frecuencia
Interruptores diferenciales, 4, 63 A, 0,1 A, para sistemas FV, N izquierda, HD
Los interruptores diferenciales desconectan la alimentación cuando se producen corrientes de defecto peligrosamente altas. Los dispositivos de la serie DFS 4 son interruptores diferenciales tetrapolares compactos para redes monofásicas o trifásicas. En la versión estándar, solo ocupan cuatro unidades de división. Los interruptores sensibles a todo tipo de corrientes detectan las corrientes de defecto continuas lisas, así como todas las demás corrientes de defecto conforme a la norma DIN VDE 0664-400. Los interruptores de la serie PV se han desarrollado especialmente para su uso en sistemas fotovoltaicos y ofrecen el mayor nivel de protección posible para este fin. Con un retardo de corta duración optimizado para PV, el interruptor diferencial sensible a todas las corrientes es resistente a las sobrecorrientes. De este modo, ofrece una mayor disponibilidad del sistema gracias a un menor número de falsos disparos. Los dispositivos de la versión estándar están concebidos para vigilar circuitos eléctricos con una tensión asignada de 230 V, 400 V y una frecuencia asignada de 50 Hz. Con un disparador encapsulado estanco al aire fabricado en aleación especial y el candado de conmutación de acero inoxidable, los interruptores diferenciales de la versión HD quedan especialmente protegidos contra la corrosión, los gases nocivos, la humedad y las oscilaciones bruscas de temperatura.
sensibles a todo tipo de corrientes para corrientes de defecto con frecuencias y frecuencias mixtas de 0 Hz a 20 kHz, Protección contra incendios según la norma VDE 0100-420, funcionalidad completa con tensiones de red a partir de al menos 50 VCA en dos conductores activos cualquiera, alta resistencia a cortocircuitos, bornes de doble piso bilaterales para secciones grandes del conductor y conexiones de barras, Indicador de la posición de conmutación, Palanca de conmutación multifuncional con tres posiciones: «conectado», «desconectado» y «disparado», Cualquier posición del conductor neutro
Fijación rápida en la regleta de montaje, Posibilidad de elegir la posición de montaje que se desee, Alimentación preferentemente desde arriba
Los dispositivos RCCB de la variante PV son adecuados para instalaciones domésticas, comerciales e industriales con sistemas TN-S, TT y TN-C-S en los que se utilizan instalaciones fotovoltaicas.
adecuado para su uso en redes de CA de 50 Hz, no está previsto para su uso en el lado de salida de equipos eléctricos controlados, como convertidores de frecuencia
