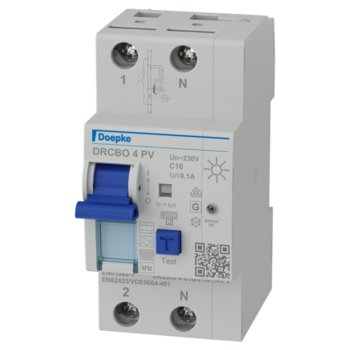

Combinaciones de interruptores diferenciales e interruptores magnetotérmicos DRCBO 4 C16/0,10/1N-PV
- sensibles a todo tipos de corrientes para la protección aumentada contra incendios
- mayor disponibilidad del sistema: fotovoltaicaoptimizada a corto plazo
- etiquetado claro del ámbito de aplicación
Combinaciones de interruptores diferenciales e interruptores magnetotérmicos DRCBO 4 C16/0,10/1N-PV
- sensibles a todo tipos de corrientes para la protección aumentada contra incendios
- mayor disponibilidad del sistema: fotovoltaicaoptimizada a corto plazo
- etiquetado claro del ámbito de aplicación
Detalles del producto
Combinación de interruptores diferenciales e interruptores magnetotérmicos, 1+N, 16 A, 0,1 A, C-Característica, para sistemas FV
Los interruptores diferenciales con protección de sobreintensidad integrada combinan un interruptor diferencial y un interruptor magnetotérmico en un solo dispositivo. De este modo, protegen a las personas contra corrientes de defecto y las instalaciones contra cortocircuitos y sobrecargas. Los dispositivos DRCBO 4 tienen una capacidad de conmutación asignada de 6 kA. Los interruptores diferenciales FV se han desarrollado especialmente para su uso en sistemas FV y detectan corrientes residuales continuas suaves, así como todas las demás corrientes residuales a frecuencias de hasta 20 kHz. Con un corto retardo optimizado para FV, el interruptor diferencial sensible a CA/CC es resistente a las sobrecorrientes. Por lo tanto, ofrece una mayor disponibilidad del sistema gracias a un menor número de falsos disparos. Conmutadores con la característica de disparo C están optimizados para circuitos eléctricos con corrientes de conexión y máximas elevadas. Los dispositivos de la versión estándar están concebidos para circuitos eléctricos con una tensión asignada de 230 V o 400 V y una frecuencia asignada de 50 Hz.
sensibles a todo tipo de corrientes para corrientes de defecto con frecuencias de 0 Hz (corriente continua lisa) a 20 kHz, disparo independiente de la tensión de alimentación en el caso de corrientes de defecto de tipo A, tamaño reducido para todas las intensidades asignadas, Indicador de la posición de conmutación, indicador separado de los motivos de un disparo, Bornes de tornillo con abrazadera de protección contra tirones y amplio margen de sección transversal en los dos lados de conexión, Conductor neutro a la derecha, Ventana para etiquetas
Fijación rápida en la regleta de montaje, Posibilidad de elegir la posición de montaje que se desee, Alimentación preferentemente desde arriba
Los RCBO de la variante FV son adecuados para instalaciones privadas, comerciales e industriales con sistemas TN-S, TT y TN-C-S en los que se instalan sistemas fotovoltaicos.
aptos para el uso en redes de corriente alterna de 50 Hz, no aptos para el uso en el lado de salida de equipos eléctricos controlados, como son los convertidores de frecuencia
