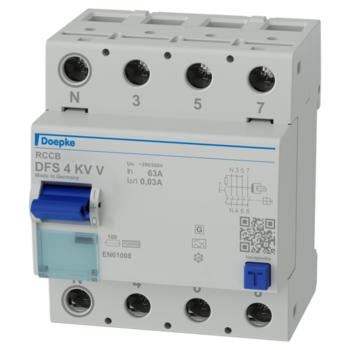

Fehlerstromschutzschalter DFS 4 063-4/0,03-A KV V500

09144949, FI-Schalter, vierpolig, 63 A, 0,03 A, Typ A, 290 V, 500 V, kurzzeitverzögert, N links
* Abbildung ähnlich
  • puls- und wechselstromsensitiv, netzspannungsunabhängig
  • Bemessungsspannung (AC) 290 V, 500 V
  • höhere Anlagenverfügbarkeit: kurzzeitverzögert
  • geringe Verlustleistung pro Pol
  • große Anschlussklemmen bis 50 mm²

Fehlerstromschutzschalter DFS 4 063-4/0,03-A KV V500

09144949, FI-Schalter, vierpolig, 63 A, 0,03 A, Typ A, 290 V, 500 V, kurzzeitverzögert, N links
* Abbildung ähnlich
  • puls- und wechselstromsensitiv, netzspannungsunabhängig
  • Bemessungsspannung (AC) 290 V, 500 V
  • höhere Anlagenverfügbarkeit: kurzzeitverzögert
  • geringe Verlustleistung pro Pol
  • große Anschlussklemmen bis 50 mm²

Produktdetails

FI-Schalter, vierpolig, 63 A, 0,03 A, Typ A, 290 V, 500 V, kurzzeitverzögert, N links

Beschreibung
Ausführung
kurzzeitverzögert
Bemessungsfehlerstrom I∆n
0,03 A
Bemessungsstrom (AC)
63 A
Fehlerstromtyp
A
HD-Ausführung
nein
kurzzeitverzögert
ja
Neutralleiterposition
links
Polzahl
4
selektiv
nein

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Fehlerstromschutzschalter in KV-Ausführung (KV für kurzzeitverzögert) sind erheblich unempfindlicher für kurzzeitige impulsförmige Stoß- und Fehlerströme. Sie erhöhen so die Anlagenverfügbarkeit. Der zusätzliche Schutz (Personenschutz) bleibt erhalten. Die kurzzeitverzögerten Schalter können also problemlos anstelle eines Standardschalters eingesetzt werden. Geräte der Ausführung V sind für Sonderspannungen konstruiert.

netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", auch in der Ausführung "HD" erhältlich, Neutralleiterposition links, ohne Aufpreis auch als N rechts lieferbar.

Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig

Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

FI-Schalter, vierpolig, 63 A, 0,03 A, Typ A, 290 V, 500 V, kurzzeitverzögert, N links

Spezifikationen
Ausführung
kurzzeitverzögert
Bemessungsfehlerstrom I∆n
0,03 A
Bemessungsstrom (AC)
63 A
Fehlerstromtyp
A
HD-Ausführung
nein
kurzzeitverzögert
ja
Neutralleiterposition
links
Polzahl
4
selektiv
nein

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Fehlerstromschutzschalter in KV-Ausführung (KV für kurzzeitverzögert) sind erheblich unempfindlicher für kurzzeitige impulsförmige Stoß- und Fehlerströme. Sie erhöhen so die Anlagenverfügbarkeit. Der zusätzliche Schutz (Personenschutz) bleibt erhalten. Die kurzzeitverzögerten Schalter können also problemlos anstelle eines Standardschalters eingesetzt werden. Geräte der Ausführung V sind für Sonderspannungen konstruiert.

netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", auch in der Ausführung "HD" erhältlich, Neutralleiterposition links, ohne Aufpreis auch als N rechts lieferbar.

Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig

Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).
