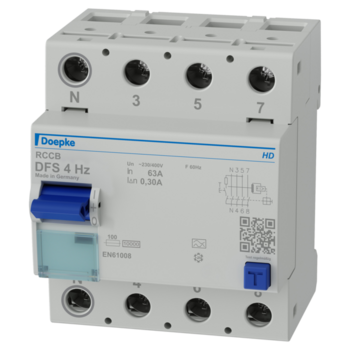

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Geräte in Hz-Ausführung sind für Netzspannungen ungleich 50 Hz ausgelegt. Der Frequenzbereich der Auslösestromerkennung bleibt dabei unberührt. Geräte in Standardausführung sind für Stromkreise mit einer Bemessungsspannung von 230/400 V ausgelegt. In HD-Ausführung sind unsere Schalter besonders widerstandsfähig gegen schädliche Umwelteinflüsse und somit auch für raue Umgebungen geeignet.

netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition links

Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig

Stromversorgungen mit TT-, TN-S- und TN-C-S-Netzen mit Netzfrequenzen > 50 Hz, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist mit einem RCCB des Typs A ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere Fehlerstromschutzschalter Typ F bzw. unsere allstromsensitiven Fehlerstromschutzschalter Typ B/B+.
