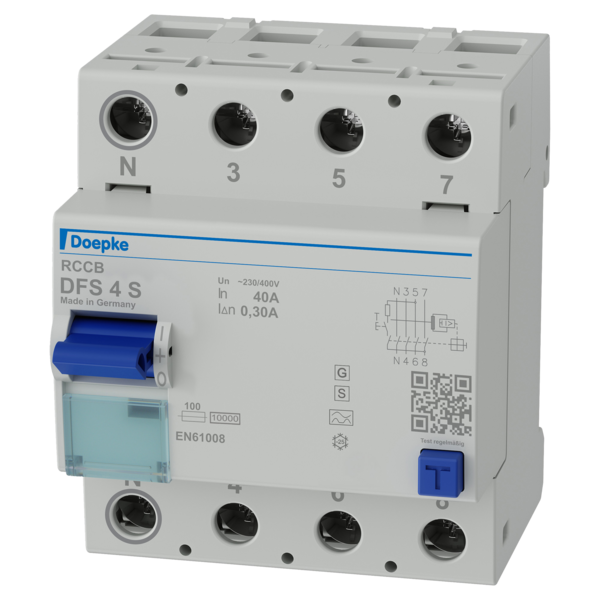

Fehlerstromschutzschalter DFS 4 040-4/0,30-A S

09136905, FI-Schalter, vierpolig, 40 A, 0,3 A, Typ A, selektiv, N links
  • puls- und wechselstromsensitiv, netzspannungsunabhängig
  • selektiv für den Aufbau abgestufter Anwendungen
  • geringe Verlustleistung pro Pol
  • große Anschlussklemmen bis 50 mm²
  Datenblatt Bedienungsanleitung Ausschreibung

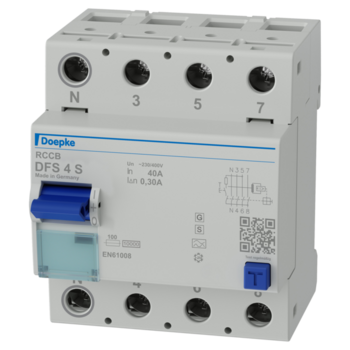

Fehlerstromschutzschalter DFS 4 040-4/0,30-A S

09136905, FI-Schalter, vierpolig, 40 A, 0,3 A, Typ A, selektiv, N links
  • puls- und wechselstromsensitiv, netzspannungsunabhängig
  • selektiv für den Aufbau abgestufter Anwendungen
  • geringe Verlustleistung pro Pol
  • große Anschlussklemmen bis 50 mm²
Merkzettel Datenblatt Bedienungsanleitung Ausschreibung

Produktdetails

Beschreibung

FI-Schalter, vierpolig, 40 A, 0,3 A, Typ A, selektiv, N links

Beschreibung
Ausführung
selektiv
Bemessungsfehlerstrom IΔn
0,3
Bemessungsstrom (AC)
40 A
Fehlerstromtyp
A
HD-Ausführung
nein
kurzzeitverzögert
nein
Neutralleiterposition
links
Polzahl
4
selektiv
ja
Funktion

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Selektive Schalter (S) sind die ideale Lösung für Ihre Anlagen mit gestaffelten Verteilungen. Im Fehlerfall löst nur der nachgeschaltete Schalter aus, in dessen Anlagenabschnitt der Fehlerstrom vorliegt – für eine zielgenaue Abschaltung. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Eigenschaften

Ansprechverzögerung für selektive Ausführung, hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse, netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition links

Montageart

Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig

Anwendungsbereiche

Hauptverteilungen in weit ausgedehnten Stromversorgungen mit TN-S-, TT- und TN-C-S-Systemen, z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze. Selektive Fehlerstromschutzschalter schützen hier die Kabel von der Hauptverteilung zu den Unterverteilungen, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

Hinweise

Um Selektivität des RCCB zu gewährleisten, muss der Bemessungsfehlerstrom des selektiven RCCB mindestens eine Stufe höher gewählt werden als der des nachgeschalteten unverzögerten Schalters.

Downloads

FI-Schalter, vierpolig, 40 A, 0,3 A, Typ A, selektiv, N links

Spezifikationen
Ausführung
selektiv
Bemessungsfehlerstrom IΔn
0,3
Bemessungsstrom (AC)
40 A
Fehlerstromtyp
A
HD-Ausführung
nein
kurzzeitverzögert
nein
Neutralleiterposition
links
Polzahl
4
selektiv
ja

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Selektive Schalter (S) sind die ideale Lösung für Ihre Anlagen mit gestaffelten Verteilungen. Im Fehlerfall löst nur der nachgeschaltete Schalter aus, in dessen Anlagenabschnitt der Fehlerstrom vorliegt – für eine zielgenaue Abschaltung. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Ansprechverzögerung für selektive Ausführung, hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse, netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition links

Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig

Hauptverteilungen in weit ausgedehnten Stromversorgungen mit TN-S-, TT- und TN-C-S-Systemen, z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze. Selektive Fehlerstromschutzschalter schützen hier die Kabel von der Hauptverteilung zu den Unterverteilungen, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

Um Selektivität des RCCB zu gewährleisten, muss der Bemessungsfehlerstrom des selektiven RCCB mindestens eine Stufe höher gewählt werden als der des nachgeschalteten unverzögerten Schalters.
