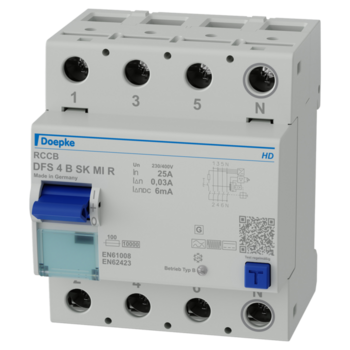

Fehlerstromschutzschalter DFS 4 025-4/0,03-B SK MI R HD
- allstromsensitiv bis 150 kHz
- für mobile Installationen
- höhere Anlagenverfügbarkeit: kurzzeitverzögert
- Ausführung "HD": unempfindlich gegen Schadgase und Feuchtigkeit
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Fehlerstromschutzschalter DFS 4 025-4/0,03-B SK MI R HD
- allstromsensitiv bis 150 kHz
- für mobile Installationen
- höhere Anlagenverfügbarkeit: kurzzeitverzögert
- Ausführung "HD": unempfindlich gegen Schadgase und Feuchtigkeit
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Produktdetails
FI-Schalter, vierpolig, 25 A, 0,03 A, Typ B SK, mobile Installation, N rechts, HD
Beschreibung
- Ausführung
- für mobile Installationen
- Auslösekennlinientyp
- SK
- Bemessungsfehlerstrom IΔn
- 0,03 A
- Bemessungsstrom (AC)
- 25 A
- Fehlerstromtyp
- B
- HD-Ausführung
- ja
- kurzzeitverzögert
- ja
- Neutralleiterposition
- rechts
- Polzahl
- 4
- selektiv
- nein
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausführung belegen sie nur vier Teilungseinheiten. Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen (Typ B, Typ B+) spezielle Varianten für den ein- oder dreiphasigen Betrieb. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausführung - bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung "HD" erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Fehlerstromschutzschalter in MI-Ausführung (mobile Installationen) können problemlos RCCB des Typs A oder unbekannt nachgeschaltet werden. Sie lösen bei glatten Gleichfehlerströmen ≥ 6 mA aus und sichern so die Schutzfunktion vorgeschalteter Fehlerstromschutzschalter. Mit einem luftdicht gekapselten Auslöser in Speziallegierung und dem Edelstahlschaltschloss sind Fehlerstromschutzschalter in HD-Ausführung besonders vor Korrosion, Schadgasen, Feuchtigkeit und starken Temperaturschwankungen geschützt.
hohe Immunität gegenüber betriebsbedingte Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz, allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz, netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A, spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz, volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern, geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition rechts
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung vorzugsweise von oben
Ideal für den mobilen Einsatz in Stromverteilern z. B. für Leihgeräte, bei denen vorgelagert RCCB unbekannten Typs vorhanden sind. Durch die niedrige DC-Auslösegrenze dürfen die allstromsensitiven RCCB der Ausführung MI auch hinter RCCB vom Typ A oder F betrieben werden, Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern.
geeignet für den Einsatz in 50-Hz-Wechselstromnetzen, RCCB für andere Frequenzen auf Anfrage, Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
- Bedienungsanleitung
- Datenblatt
- Prospekt Baustrom
- technische Information Derating-Kurve für DFS 2/4
- Prospekt DFS 2 B/ 4 B
- Handbuch Allstromfibel
- technische Information Auslösekennlinien für DFS 4 Typ B/B+
- technische Information Verlustleistung DFS 2/4
- technische Information Übersicht Sammelschienen
- Prospekt Schalterüberblick
- Prospekt DFS HD "heavy duty"
- Ausschreibungstext RTF
- Ausschreibungstext GAEB XML
- Ausschreibungstext GAEB 2000
- Ausschreibungstext GAEB 90
- Maßzeichnung Gruppenansicht
- STEP-Datei
- Anschlussschema
- Kennlinie B SK 30 mA
- Beschriftungssoftware DFS / DLS
- Downloadlink Cadenas-Bibliothek
