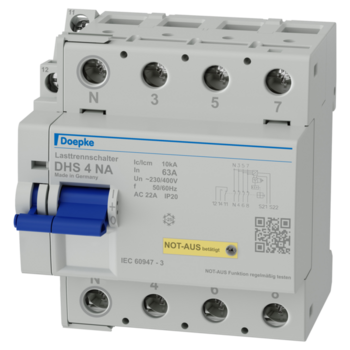

Los interruptores-seccionadores o los interruptores principales desconectan consumidores eléctricos o partes de la instalación por completo y en todos los terminales de la alimentación eléctrica. Además, también se conmutan bajo carga o en el caso de producirse una sobrecarga. Se utilizan para la desconexión a la hora de realizar trabajos de mantenimiento y también para proteger la instalación. Los dispositivos de la serie DHS 4 son interruptores-seccionadores o interruptores principales en versión de cuatro polos en los que el contacto N se conecta en el modo avanzado y se desconecta con retardo. Gracias a su diseño, se integran a la perfección en la estética de los interruptores diferenciales DFS. Los DHS con función de desconexión de emergencia permiten conectar un dispositivo de desconexión de emergencia, como puede ser un pulsador. Un LED integrado señaliza el disparo provocado por un elemento de accionamiento o por la rotura de un cable. La reconexión se impide hasta que se ha solucionado el error.

con función de desconexión de emergencia para operaciones de disparo o desconexión mediante elementos de accionamiento, Vigilancia de la función de desconexión de emergencia cuando hay una rotura de cables e indicación del estado mediante un LED, en caso de corte de corriente, la función de desconexión de emergencia no se activa, alta resistencia a cortocircuitos y alta capacidad de conmutación, bornes de doble piso bilaterales para secciones del conductor y barras ómnibus grandes, Indicador de la posición de conmutación

Fijación rápida en la regleta de montaje , Alimentación desde arriba, Posibilidad de elegir la posición de montaje que se desee

especialmente adecuados para el uso en los sistemas de distribución principales de suministros de alimentación instalados en áreas amplias, como los campings, los puertos deportivos, los huertos urbanos, las salas de exposiciones o similar.

Según la norma EN 60947-3, los interruptores-seccionadores combinan la función de un interruptor-seccionador que puede conectar, conducir y desconectar una corriente (incluida una sobrecarga operativa especificada) en condiciones de funcionamiento, así como la función de un seccionador que garantiza una desconexión segura mediante una separación de contactos suficiente cuando está desconectado. El DHS 4 suministra una tensión FELV para el circuito de parada de emergencia. Por este motivo, el circuito de parada de emergencia debe estar preparado para una tensión de 230 VCA.

• Manual de instrucciones
• Hoja de datos
• información técnica Desconexión de la instalación con DHS 4 NA y e.Guard RCM
• Texto de licitación RTF
• Texto de licitación GAEB XML
• Texto de licitación GAEB 2000
• Texto de licitación GAEB 90
• Dibujo acotado Vista de grupos
• Archivo STEP
• Esquema de conexiones
• Esquema de conexiones archivo complementario
