Materiales de cableado BG4.5.16

09920154, Barra ómnibus para DRCBO 4 tipo B/B+, Horquilla, 4-polos, 16 mm², 12 Módulo, 80 A

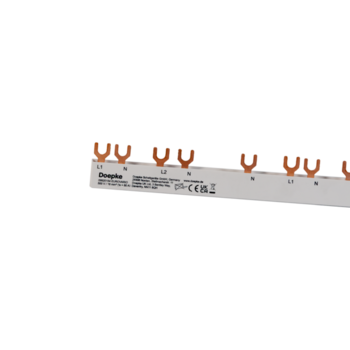

* Imagen similar
  • Versión Horquilla

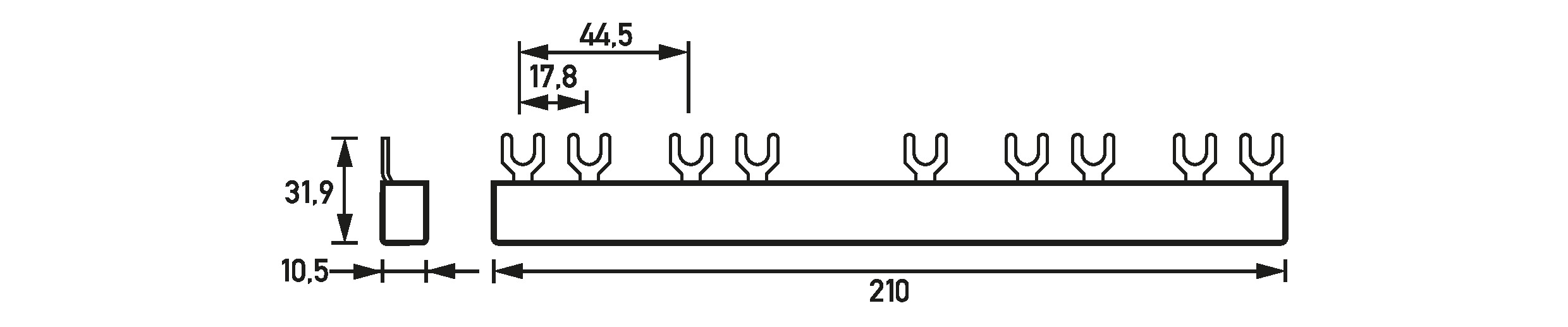

  • Longitud 210 mm
  • sección grande (16 mm²), alta intensidad asignada de 80 A

Materiales de cableado BG4.5.16

09920154, Barra ómnibus para DRCBO 4 tipo B/B+, Horquilla, 4-polos, 16 mm², 12 Módulo, 80 A
* Imagen similar
  • Versión Horquilla
  • Longitud 210 mm
  • sección grande (16 mm²), alta intensidad asignada de 80 A

Detalles del producto

Barra ómnibus para DRCBO 4 tipo B/B+, Horquilla, 4-polos, 16 mm², 12 Módulo, 80 A

Estos componentes para el cableado de interruptores de protección en cuadros de distribución eléctrica industriales, comerciales y privados disminuyen enormemente los trabajos y costes de instalación. Las barras ómnibus recortadas a medida del sistema Eurovario están concebidas para conectar combinaciones de interruptores diferenciales e interruptores magnetotérmicos DRCBO 4 B+ y B en el lado de suministro de la parte inferior de los dispositivos. Las barras se entregan con terminal de cable bifurcado y en la versión de dos y cuatro polos. La protección contra contacto accidental EV-S BS no cubre las conexiones utilizadas.

Barra de fases del sistema Eurovario con terminal de cable bifurcado con un número fijo de módulos, estas barras no son aptas para recortarlas a medida

Las barras se insertan en los bornes de conexión inferiores de los dispositivos que van a conectarse.

Las barras ómnibus de esta serie se utilizan en combinación para interruptores diferenciales con protección de sobreintensidad (combinación de interruptores diferenciales e interruptores magnetotérmicos ) de la serie DRCBO 4 tipo B y B+ en los suministros de alimentación de edificios de viviendas y funcionales, así como en los de instalaciones industriales.

Protección contra contacto accidental solo si se utilizan tapas de protección contra contacto accidental "EV-S BS" para conexiones no utilizadas. En el caso de una alimentación centrada, puede suministrarse una corriente más alta. Corriente de alimentación máxima > Corriente de barra Is. Consulte el diagrama.

Barra ómnibus para DRCBO 4 tipo B/B+, Horquilla, 4-polos, 16 mm², 12 Módulo, 80 A

Estos componentes para el cableado de interruptores de protección en cuadros de distribución eléctrica industriales, comerciales y privados disminuyen enormemente los trabajos y costes de instalación. Las barras ómnibus recortadas a medida del sistema Eurovario están concebidas para conectar combinaciones de interruptores diferenciales e interruptores magnetotérmicos DRCBO 4 B+ y B en el lado de suministro de la parte inferior de los dispositivos. Las barras se entregan con terminal de cable bifurcado y en la versión de dos y cuatro polos. La protección contra contacto accidental EV-S BS no cubre las conexiones utilizadas.

Barra de fases del sistema Eurovario con terminal de cable bifurcado con un número fijo de módulos, estas barras no son aptas para recortarlas a medida

Las barras se insertan en los bornes de conexión inferiores de los dispositivos que van a conectarse.

Las barras ómnibus de esta serie se utilizan en combinación para interruptores diferenciales con protección de sobreintensidad (combinación de interruptores diferenciales e interruptores magnetotérmicos ) de la serie DRCBO 4 tipo B y B+ en los suministros de alimentación de edificios de viviendas y funcionales, así como en los de instalaciones industriales.

Protección contra contacto accidental solo si se utilizan tapas de protección contra contacto accidental "EV-S BS" para conexiones no utilizadas. En el caso de una alimentación centrada, puede suministrarse una corriente más alta. Corriente de alimentación máxima > Corriente de barra Is. Consulte el diagrama.
