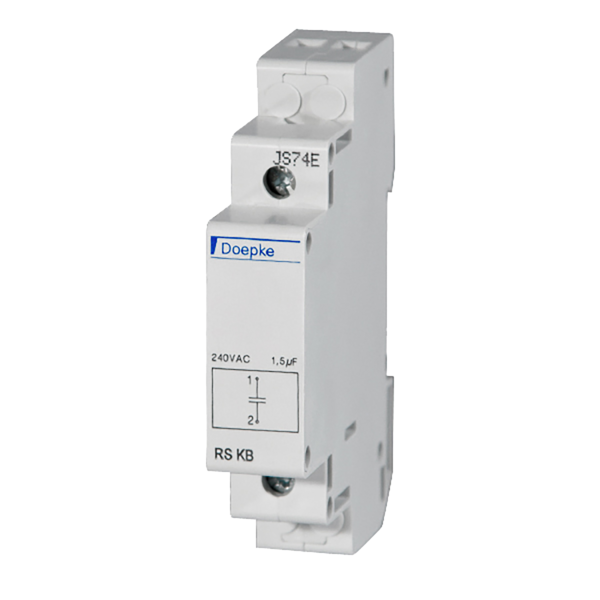

Estos módulos reducen la inductancia de los interruptores de impulsos y, de este modo, permiten utilizar pulsadores luminosos adicionales. Debido a su inductancia, los pulsadores con luces integradas pueden provocar operaciones de conmutación no deseadas cuando se utilizan en interruptores de impulsos de la serie RS. Así, es posible utilizar una media de hasta ocho pulsadores de este tipo en un RS o un RSZ sin necesidad de utilizar otros equipos auxiliares. Para conectar otros pulsadores luminosos, es preciso realizar una compensación con un bloque de condensadores RS-KB, que aumenta el número máximo a 23 pulsadores luminosos.

Condensador de compensación 1,5 µF/240 V CA, número máx. de pulsadores luminosos paralelos (230 V, 0,6 mA típico) en el RS/RSZ, sin compensación: 8 unid, con compensación 1 x RS-KB: 23 unid, con compensación 2 x RS-KB: 46 unid, tamaño reducido con una anchura de solo un módulo, montaje y conexión sencillos

Fijación rápida en la regleta de montaje, Posibilidad de elegir la posición de montaje que se desee

Compensación de inductancias mediante pulsadores con luces cuando se utilizan con interruptores de impulsos de la serie RS/RSZ
