Leitungsschutzschalter DMCB 2 C100-3
- sehr hoher Bemessungskurzschlussstrom von 20 kA
- hervorragende Trenneigenschaften
- große Anschlussklemmen bis 50 mm²
Leitungsschutzschalter DMCB 2 C100-3
- sehr hoher Bemessungskurzschlussstrom von 20 kA
- hervorragende Trenneigenschaften
- große Anschlussklemmen bis 50 mm²
Produktdetails
MCB, C-Charakteristik, 100 A/230 V, 400 V AC, 100 A/120 V DC, 20 kA
Beschreibung

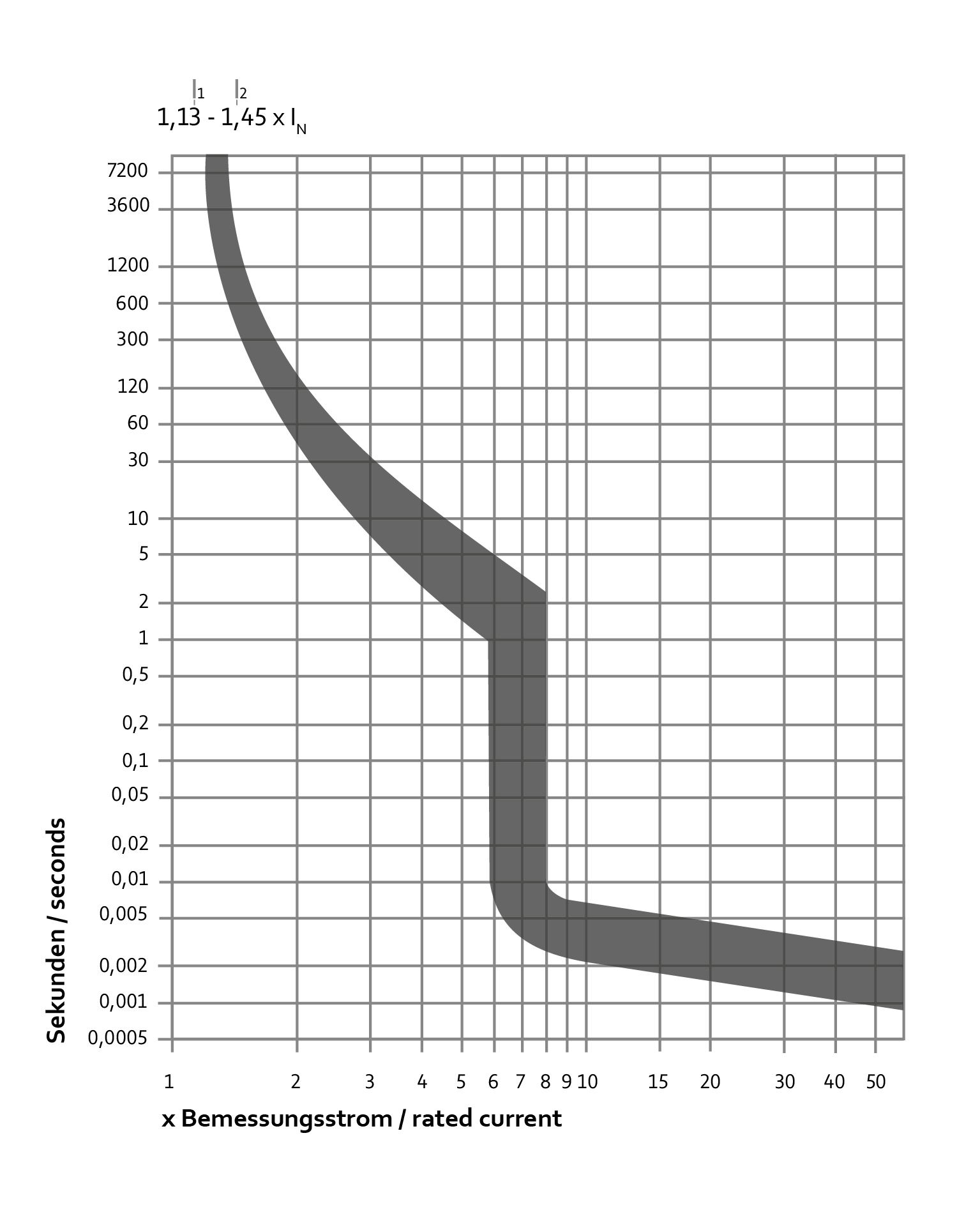

- Auslösecharakteristik (MCB)
- C
- Bemessungskurzschlussstrom
- 20 kA
- Bemessungsspannung (AC)
- 230 V, 400 V
- Bemessungsspannung (DC)
- 120 V
- Bemessungsspannung Typ
- AC/DC
- Bemessungsstrom AC (typ.)
- 100 A
- Bemessungsstrom DC (typ.)
- 100 A
- Polzahl
- 3
Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten. Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel, gewährleistet. Leitungsschutzschalter der Baureihe DMCB 2 haben ein hohes Kurzschlussschaltvermögen von bis zu 25 kA. Sie können große Leiterquerschnitte aufnehmen. Ihr Schaltwerk ist als Doppelunterbrecher ausgeführt und hat Trennereigenschaften. Schalter mit der Auslösecharakteristik C sind für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert.
hohes Kurzschlussschaltvermögen, beidseitige Bügelklemme für großen Leiterquerschnitt u. Sammelschiene, Schaltstellungsanzeige
Schnellbefestigung auf Tragschiene, Einbaulage beliebig
geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude
