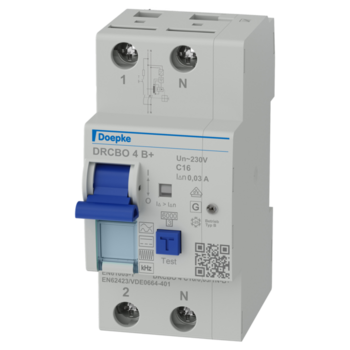

FI-/LS-Kombinationen DRCBO 4 C16/0,03/1N-B+

09949324, FI-/LS-Kombination, einpolig+N, 16 A, 0,03 A, C-Charakteristik, Typ B+, kurzzeitverzögert
  • allstromsensitiv für den gehobenen Brandschutz
  • höhere Anlagenverfügbarkeit: kurzzeitverzögert
  • VDE-zertifiziert

FI-/LS-Kombinationen DRCBO 4 C16/0,03/1N-B+

09949324, FI-/LS-Kombination, einpolig+N, 16 A, 0,03 A, C-Charakteristik, Typ B+, kurzzeitverzögert
  • allstromsensitiv für den gehobenen Brandschutz
  • höhere Anlagenverfügbarkeit: kurzzeitverzögert
  • VDE-zertifiziert

Produktdetails

FI-/LS-Kombination, einpolig+N, 16 A, 0,03 A, C-Charakteristik, Typ B+, kurzzeitverzögert

Beschreibung
Auslösecharakteristik (MCB)
C
Bemessungsfehlerstrom IΔn
0,03 A
Bemessungsstrom (AC)
16 A
Fehlerstromtyp
B+
kurzzeitverzögert
ja
Polzahl
1+N

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Fehlerstromschutzschalter vom Typ B+ erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme bei Frequenzen bis 20 kHz. Die dazu benötigte Betriebsspannung wird der Netzspannung entnommen. Dabei ist eine korrekte Spannungsversorgung gewährleistet, wenn die Spannung zwischen den Netzleitern ≥ 50 V ist. Puls- und Wechselfehlerströme werden netzspannungsunabhängig erkannt. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

allstromsensitiv für Fehlerströme mit Frequenzen von 0 Hz (glatter Gleichstrom) bis 20 kHz, netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A, geringe Baugröße für alle Bemessungsströme, Schaltstellungsanzeige, separate Anzeige des Auslösegrunds, Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten, Neutralleiter rechts, Beschriftungsfenster

Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung vorzugsweise von oben

gewerbliche und industrielle Installationen mit TT-, TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- oder USV-Anlagen mit trafolosen Wechselrichtern, RCBO vom Typ B+ und Typ B mit NK-Kennlinien sind dort einzusetzen, wo der Brandschutz vorgeschrieben ist.

geeignet für den Einsatz in 50-Hz-Wechselstromnetzen, RCBO sind auf Anfrage auch für andere Frequenzen erhältlich, nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt

FI-/LS-Kombination, einpolig+N, 16 A, 0,03 A, C-Charakteristik, Typ B+, kurzzeitverzögert
