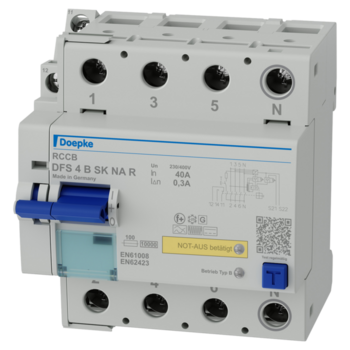

Fehlerstromschutzschalter DFS 4 040-4/0,30-B SK NA R
- allstromsensitiv bis 150 kHz
- mit NOT-AUS-Funktion
- höhere Anlagenverfügbarkeit: kurzzeitverzögert
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Fehlerstromschutzschalter DFS 4 040-4/0,30-B SK NA R
- allstromsensitiv bis 150 kHz
- mit NOT-AUS-Funktion
- höhere Anlagenverfügbarkeit: kurzzeitverzögert
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Produktdetails
FI-Schalter, vierpolig, 40 A, 0,3 A, Typ B SK, NOT-AUS-Funktion, N rechts
Beschreibung
- Ausführung
- mit NOT-AUS-Funktion
- Auslösekennlinientyp
- SK
- Bemessungsfehlerstrom IΔn
- 0,3 A
- Bemessungsstrom (AC)
- 40 A
- Fehlerstromtyp
- B
- HD-Ausführung
- nein
- kurzzeitverzögert
- ja
- Neutralleiterposition
- rechts
- Polzahl
- 4
- selektiv
- nein
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. An Fehlerstromschutzschalter in NA-Ausführung (NA für NOT-AUS) können z. B. Taster zur Abschaltung in Notsituationen angeschlossen werden. Eine integrierte LED zeigt die Notauslösung durch Taster oder Drahtbruch an. Der Fehlerstromschutzschalter lässt sich erst nach Behebung wieder einschalten. Mehrere RCCB können parallel geschaltet werden.
hohe Immunität gegenüber betriebsbedingte Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz, allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz, netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A, spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz, volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern, mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen, Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED, bei einem Spannungsausfall führt die NOT-AUS-Funktion zu keiner Auslösung, geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition rechts
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung von oben
Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern, RCCB der Baureihe NA sind besonders geeignet für die Anlagen in denen eine NOT-AUS-Schaltung mit Trennereigenschaften vorzusehen ist, wie z. B. in Lehrräume oder an Fertigungsanlagen.
geeignet für den Einsatz in 50-Hz-Wechselstromnetzen, RCCB für andere Frequenzen auf Anfrage, Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
