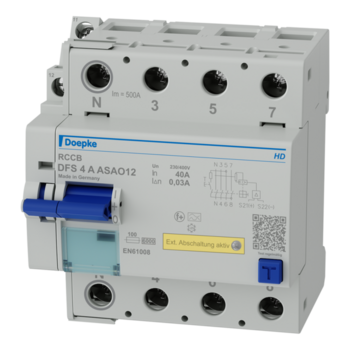

Fehlerstromschutzschalter DFS 4 040-4/0,03-A ASAO 12
- puls- und wechselstromsensitiv, netzspannungsunabhängig
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Fehlerstromschutzschalter DFS 4 040-4/0,03-A ASAO 12
- puls- und wechselstromsensitiv, netzspannungsunabhängig
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Produktdetails
FI-Schalter, vierpolig, 40 A, 0,03 A, Typ A, mit Arbeitsstromauslöser, N links
Beschreibung
- Ausführung
- mit Arbeitsstromauslöser
- Bemessungsfehlerstrom IΔn
- 0,03 A
- Bemessungsstrom (AC)
- 40 A
- Fehlerstromtyp
- A
- HD-Ausführung
- nein
- kurzzeitverzögert
- nein
- Neutralleiterposition
- links
- Polzahl
- 4

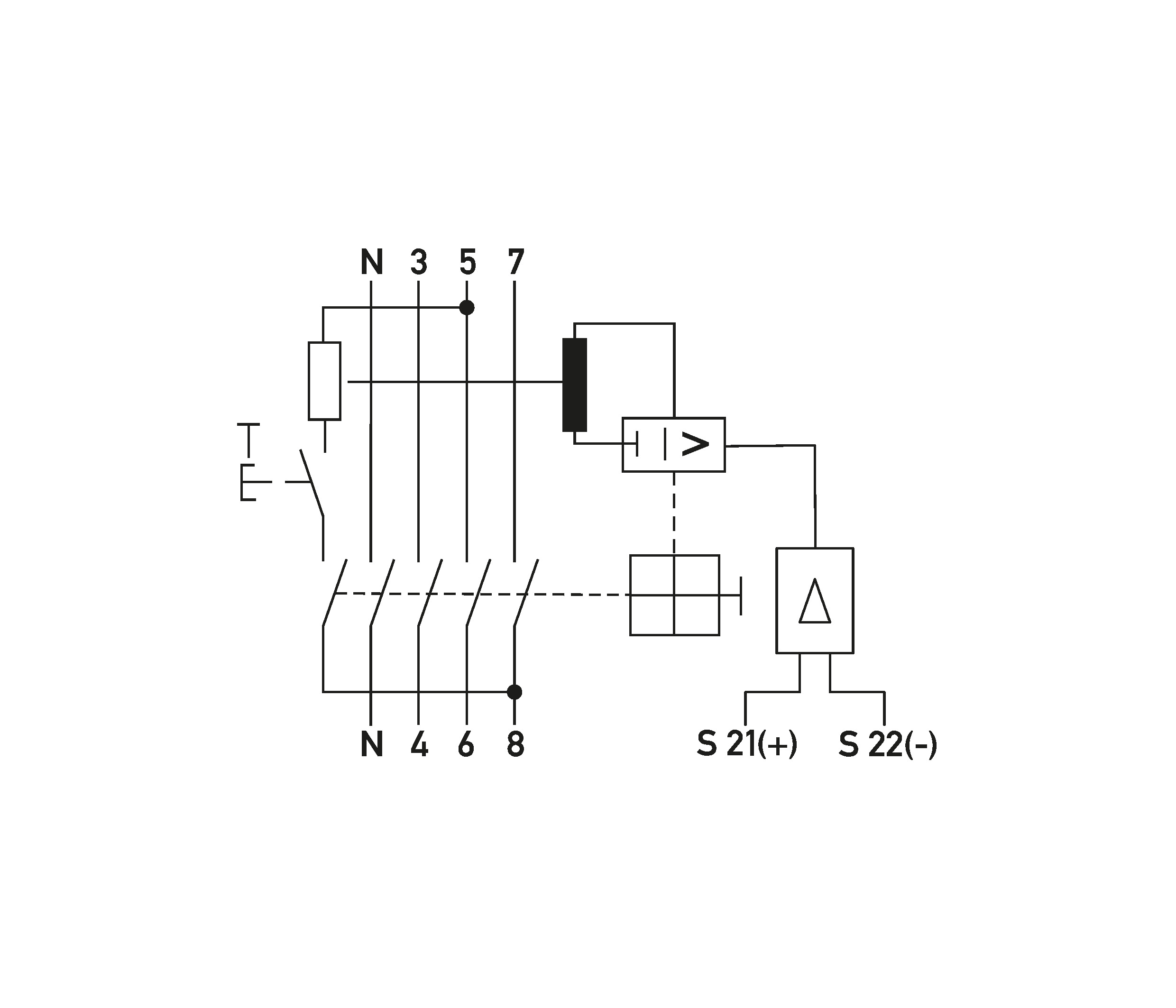

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Bei der ASAO Ausführung wird durch Anlegen einer externen Spannung an den entsprechenden Anschlussklemmen des Zusatzmoduls, eine Auslösung des DFS bewirkt. Die im RCCB integrierte LED zeigt die Auslösung durch ein Betätigungselement an, eine Wiedereinschaltung des RCCB wird in diesem Zustand verhindert. Anders als bei der DFS 4 A ASA-Baureihe gibt es beim DFS 4 ASAO keinen zusätzlichen Hilfsschalter.
netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition links
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig
FI-Schalter, vierpolig, 40 A, 0,03 A, Typ A, mit Arbeitsstromauslöser, N links
Spezifikationen
- Ausführung
- mit Arbeitsstromauslöser
- Bemessungsfehlerstrom IΔn
- 0,03 A
- Bemessungsstrom (AC)
- 40 A
- Fehlerstromtyp
- A
- HD-Ausführung
- nein
- kurzzeitverzögert
- nein
- Neutralleiterposition
- links
- Polzahl
- 4
Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Bei der ASAO Ausführung wird durch Anlegen einer externen Spannung an den entsprechenden Anschlussklemmen des Zusatzmoduls, eine Auslösung des DFS bewirkt. Die im RCCB integrierte LED zeigt die Auslösung durch ein Betätigungselement an, eine Wiedereinschaltung des RCCB wird in diesem Zustand verhindert. Anders als bei der DFS 4 A ASA-Baureihe gibt es beim DFS 4 ASAO keinen zusätzlichen Hilfsschalter.
netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition links
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig
